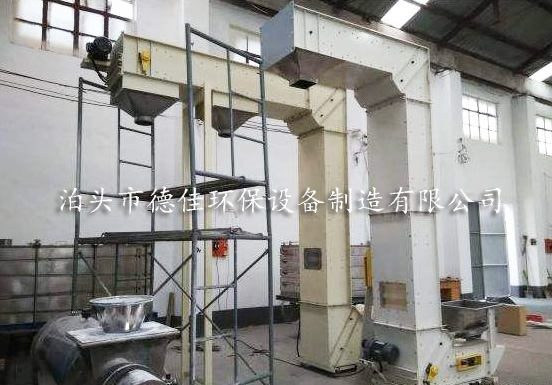

糧食輸送防塵Z型斗式提升機中物料輸送的料斗皆是通過物料分裝設備進行料斗內部物料的裝填作業，在實際工作時，在輸送過程中造成輸送區域物料傾灑，不但造成物料的浪費而且影響輸送區域的環境；再者，針對一些物料輸送精度要求高的企業，料斗裝填不均勻影響物料的數據統計，會對后續成品的組份精度造成影響。針對現有技術上的弊端，我司對Z型斗式提升機給料裝置的設計制作技術進行了更新。
     本技術的目的是設計一種糧食輸送防塵Z型斗式提升機給料裝置，可實現料斗在水平運行過程中將物料準確的填裝至料斗內部，防止料斗內的物料傾灑并且可準確定量是現有本行業技術人員亟待解決的技術問題。本技術采用的技術方案如下：一種糧食輸送防塵Z型斗式提升機給料裝置，其包括一個分料倉，所述的分料倉的底部開口設計；分料倉內部設置有一個固定料倉，所述的固定料倉的底部開口設計，其前側通過輸料彎管和受料口連接至一體；分料倉的內部，圍繞固定料倉設置有一個轉軸分料筒，所述的轉軸分料筒的前側端部設置有一個固定環，所述的固定環通過至少兩個托舉軸承托舉固定，所述的托舉軸承固定在分料倉的前側壁下半部位；轉軸分料筒的后端中心處設置有一根固定軸，固定軸的外圍通過軸承組固定在分料倉的后側壁上；轉軸分料筒的側壁上均布設置有多個落料孔；所述的轉軸分料筒的后端中心處的固定軸上同軸固定有一個驅動輪，驅動輪帶動固定軸轉動同時帶動轉軸分料筒轉動。
     本技術的有益效果是：本技術通過以上設計，其通過在分料倉內部設置固定料倉，并設置固定料倉底部開口，再通過在固定料倉內設置一個轉軸分料筒，在轉軸分料筒的內部中心處設置一個分料倉，通過以上結構設置，當通過外部驅動裝置帶動轉軸分料筒轉動時，可通過轉軸分料筒上設置的落料孔將物料定量的漏在料斗內，本技術結構簡單，使用方便，可實現物料準確定量分裝，是一種理想的糧食輸送防塵Z型斗式提升機給料裝置。
