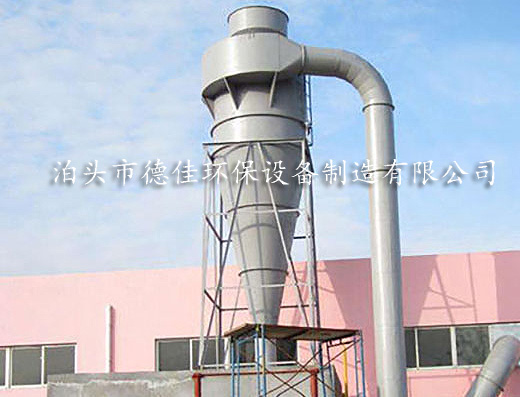

化工廠廢氣處理旋風除塵器是與其他除塵器結構不同，除了有進氣管、排氣管外，它的外部殼體呈現為圓筒狀，以及圓錐和配套的灰斗組成?；S廢氣處理旋風除塵器結構簡單，易于制造、安裝和維護管理，設備投資和操作費用都較低，已廣泛用于從氣流中分離固體和液體粒子，或從液體中分離固體粒子。
     化工廠廢氣處理旋風除塵器是一種帶有灰塵隔離室的離心式化工廠廢氣處理旋風除塵器。化工廠廢氣處理旋風除塵器具有較高的除塵效率。此型除塵器，原設計系考慮使用于一般工業通風系統中，但也有不少單位將其引用到工業鍋爐的煙氣除塵上，取得了較好的除塵效果?；S廢氣處理旋風除塵器為X型（吸入式）和Y型（壓入式）。X、Y型根據螺旋殼旋轉方向不同分N型（左回轉）和S型（右回轉）。XLP型旁路式化工廠廢氣處理旋風除塵器比一般化工廠廢氣處理旋風除塵器進氣口位置低，使在XLP/A型化工廠廢氣處理旋風除塵器頂部有充足的空間形成上旋渦并形成粉塵環，從旁路分離室引至錐體部分，這樣有害于除塵效率的二次氣流，變成有粉塵集聚作用的上旋渦氣流；旁路分離室設計成螺旋形，使進入的含塵氣流切向進入錐體，避免擾亂錐體內壁氣流，防止再次塵化現象。
     化工廠廢氣處理旋風除塵器特點：
1、化工廠廢氣處理旋風除塵器較低的進氣口位置和半螺旋線型(XLP/A型)的灰塵隔離室。降低進氣口位置，有充分的空間以形成上旋渦并使在頂蓋下形成的灰環(塵粒)經由灰塵隔離室引至錐體部分。半螺旋線或螺旋線型灰塵隔離室，可以使隔離室的回風沿圓筒切線方向引入器體，避免擾動內部氣流，同時也改進灰塵隔離室的氣流工況。
2、化工廠廢氣處理旋風除塵器筒體設計成雙錐體的外形，上錐體圓錐角較大，形成突縮，有利于形成灰環，并將已濃縮的含塵煙氣從錐體旁路口引至灰塵隔離室內，避免已分離出的灰粒重新卷入上旋(核心)氣流中而降低除塵效率。雙錐體的設計也有利于降低圓周速度，減少設備阻力。此外，雙錐體的設計還有利于錐體細長，使氣流的徑向速度降低，可以避免把分離出的灰粒卷入上旋氣流而被帶出除塵器。
